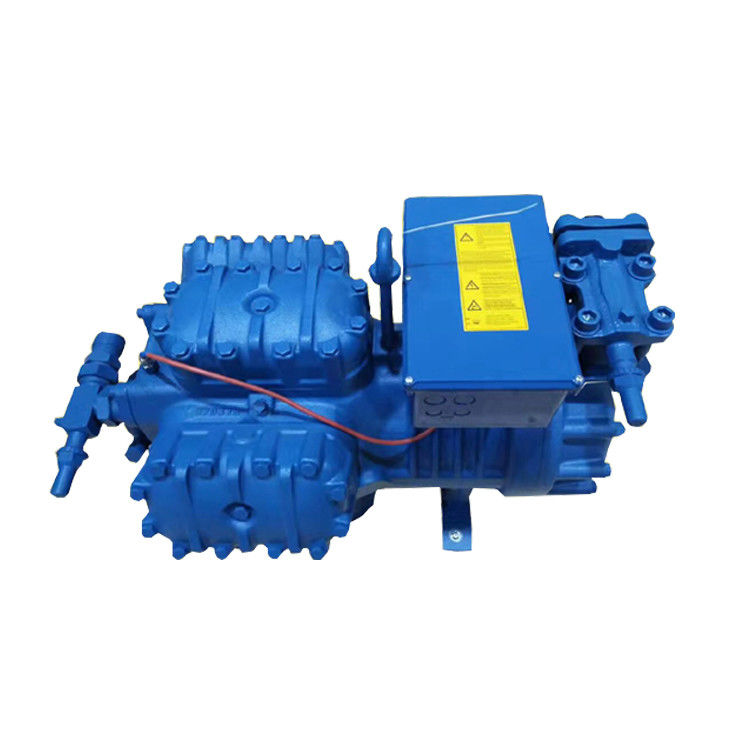

Compressor semi fechado V20-84Y do armazenamento frio de quatro cilindros
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xcompressor | V20-84Y | Volume da exaustão | ³ /h de 83,81 m |
---|---|---|---|
Velocidade nominal do compressor | 1450 RPM | Tensão do motor | 400 V/3/50 PWS |
Frequência nominal | 50 hertz | Atual máximo (MRA) | 42,6 A |
Corrente fechado do rotor (LRA) | 106,6 A | Corrente travada do rotor (LRA), dol | 180,5 A |
Número de pistões | 4 | Peso líquido | 180 quilogramas |
Óleo de lubrificação | FRASCOLD POE68 | Carga do óleo | 4 litros |
Realçar | Compressor do armazenamento frio de quatro cilindros,Compressor semi fechado do armazenamento frio,Compressor V20-84Y do armazenamento frio |
O compressor V20-84Y de Frascold fechou semi o compressor original do cilindro dos bens quatro da qualidade
Compressor da refrigeração do frascold de Itália
Experiência, qualidade, inovação.
Estas são as características comerciais e industriais das empresas sobre a idade de 70 quem permitiram o fracold de conseguir e consolidar sua posição principal no mercado global de compressores do condicionamento de ar e da refrigeração.
experiência
Dos anos de atividades do mercado global da refrigeração e do condicionamento de ar do compressor para ganhar muito "knowhow" técnico.
qualidade
Com o uso extensivo dos melhores materiais e de seus produtos, mais, mais seguros, uns testes mais eficientes e mais restritos da qualidade, nós podemos conseguir os padrões de alta qualidade.
inovação
Na produção de compressores da refrigeração, as soluções inovativas encontram os desafios do mercado, e promovem continuamente os resultados do uso de ferramentas da engenharia e de projeto da mundo-classe na evolução.
Dados técnicos
COMPRESSOR MODELO |
Cilindros | Deslocamento m3/h 50Hz |
Poder nominal (HP) |
Motor versão |
Funcionamento máximo atual 400V/50 hertz de (a) |
Rotor fechado atual 400V/50 hertz de (a) |
Carga do óleo (litri) |
Conexões de tubulação (válvulas com conexão da solda.) |
Peso (quilograma) |
Pressão sadia em 1m (DBA) |
||||
Linha de sução | Linha de descarga | |||||||||||||
milímetro | polegada | milímetro | polegada | -1 | -2 | |||||||||
V15-59E (ECOinside) | 4 | 58,48 | 15 | 3 | 17,5 | 59,5 | 4 | 42 | 1 ⅝ | 28,6 | 1 ⅛ | 170 | 65 | - |
V15-59Y | 15 | 2 | 31,1 | 74,8 | 4 | 42 | 1 ⅝ | 28,6 | 1 ⅛ | 170 | 67 | 67,5 | ||
V20-59Y | 20 | 1 | 35,3 | 106,6 | 4 | 42 | 1 ⅝ | 28,6 | 1 ⅛ | 174 | 67,2 | - | ||
V15-71E (ECOinside) | 4 | 70,77 | 15 | 3 | 20,2 | 59,5 | 4 | 42 | 1 ⅝ | 28,6 | 1 ⅛ | 174 | 67,5 | - |
V15-71Y | 15 | 2 | 32,2 | 74,8 | 4 | 42 | 1 ⅝ | 28,6 | 1 ⅛ | 174 | 67,9 | 68,1 | ||
V25-71Y | 20 | 1 | 43,5 | 118,3 | 4 | 54 | ⅛ 2 | 35 | 1 ⅜ | 184 | 68 | - | ||
V20-84E (ECOinside) | 4 | 83,81 | 20 | 3 | 27,2 | 89,9 | 4 | 42 | 1 ⅝ | 28,6 | 1 ⅛ | 180 | 69,6 | - |
V20-84Y | 20 | 2 | 46,2 | 106,6 | 4 | 54 | ⅛ 2 | 35 | 1 ⅜ | 180 | 71 | 71,5 | ||
V30-84Y | 30 | 1 | 49,2 | 132,6 | 4 | 54 | ⅛ 2 | 35 | 1 ⅜ | 187 | 71,3 | - | ||
V25-93Y | 4 |
93,05 | 25 | 2 | 52,3 | 118,3 | 4 | 54 | ⅛ 2 | 35 | 1 ⅜ | 200 | 71,3 | 71,6 |
V32-93Y | 32 | 1 | 53,1 | 144,5 | 4 | 54 | ⅛ 2 | 35 | 1 ⅜ | 192 | 71,5 | - | ||
V25-103E (ECOinside) | 4 | 102,9 | 25 | 3 | 29,9 | 122,7 | 4 | 54 | ⅛ 2 | 35 | 1 ⅜ | 204 | 70,5 | - |
V25-103Y | 25 | 2 | 52,3 | 118,3 | 4 | 54 | ⅛ 2 | 35 | 1 ⅜ | 204 | 71,3 | 71,6 | ||
V35-103Y | 35 | 1 | 61 | 144,5 | 4 | 54 | ⅛ 2 | 35 | 1 ⅜ | 207 | 71,5 | - | ||
Z25-106E (ECOinside) | 6 | 106,16 | 25 | 3 | 30,2 | 122,7 | 3,7 | 54 | ⅛ 2 | 35 | 1 ⅜ | 220 | 71,5 | - |
Z25-106Y | 25 | 2 | 53,6 | 118,3 | 3,7 | 54 | ⅛ 2 | 35 | 1 ⅜ | 220 | 72 | 72 | ||
Z35-106Y | 35 | 1 | 60,2 | 144,5 | 3,7 | 54 | ⅛ 2 | 35 | 1 ⅜ | 223 | 71,5 | - | ||
Z30-126E (ECOinside) | 6 | 125,72 | 30 | 3 | 33,8 | 122,7 | 7,2 | 54 | ⅛ 2 | 35 | 1 ⅜ | 229 | 72 | - |
Z30-126Y | 30 | 2 | 55,7 | 132,6 | 7,2 | 54 | ⅛ 2 | 35 | 1 ⅜ | 229 | 73 | 73,5 | ||
Z40-126Y | 40 | 1 | 71,9 | 159,2 | 7,2 | 67 | ⅝ 2 | 42 | 1 ⅝ | 240 | 73,2 | - | ||
Z40-154E (ECOinside) | 6 |
154,38 | 40 | 3 | 41,1 | 144,5 | 7,2 | 67 | ⅝ 2 | 42 | 1 ⅝ | 240 | 73 | - |
Z40-154Y | 40 | 2 | 77,9 | 159,2 | 7,2 | 67 | ⅝ 2 | 42 | 1 ⅝ | 240 | 73,6 | 73,8 | ||
Z50-154Y | 50 | 1 | 94,4 | 188,8 | 7,2 | 67 | ⅝ 2 | 42 | 1 ⅝ | 244 | 73,7 | - | ||
W40-142Y | 141,5 | 40 | 1 | 89,3 | 215 | 7,7 | 67 | ⅝ 2 | 42 | 1 ⅝ | 295 | 76,5 | 77,2 | |
W40-168Y | 8 | 167,6 | 40 | 2 | 71,4 | 215 | 7,7 | 67 | ⅝ 2 | 42 | 1 ⅝ | 299 | 76,6 | 77,4 |
W50-168Y | 50 | 1 | 94,8 | 258 | 7,7 | 79,4 | ⅛ 3 | 42 | 1 ⅝ | 305 | 76,7 | - | ||
W50-187Y | 8 | 186,1 | 50 | 2 | 89,1 | 258 | 7,7 | 79,4 | ⅛ 3 | 42 | 1 ⅝ | 311 | 77,5 | 78 |
W60-187Y | 60 | 1 | 103,5 | 326 | 7,7 | 79,4 | ⅛ 3 | 42 | 1 ⅝ | 315 | 78 | - | ||
W60-206Y | 8 | 205,8 | 60 | 2 | 98,8 | 326 | 7,7 | 79,4 | ⅛ 3 | 54 | ⅛ 2 | 320 | 79,4 | 80,2 |
W70-206Y | 70 | 1 | 116,8 | 390 | 7,7 | 79,4 | ⅛ 3 | 54 | ⅛ 2 | 328 | 79,4 | - | ||
W70-228Y | 8 | 227,77 | 70 | 2 | 109,5 | 390 | 7,7 | 79,4 | ⅛ 3 | 54 | ⅛ 2 | 328 | 81 | - |
W75-228Y | 75 | 1 | 128,4 | 417 | 7,7 | 79,4 | ⅛ 3 | 54 | ⅛ 2 | 328 | 81 | - | ||
W75-240Y | 8 | 238,02 | 75 | 2 | 115,3 | 417 | 7,7 | 79,4 | ⅛ 3 | 54 | ⅛ 2 | 328 | 81 | - |
W80-240Y | 80 | 1 | 135,7 | 417 | 7,7 | 79,4 | ⅛ 3 | 54 | ⅛ 2 | 328 | 81 | - |
1) Nível de pressão sadia médio na TA da aplicação (- 10°C/45°C)
2) Nível de pressão sadia médio no LT da aplicação (- 35°C/40°C)
COMPRESSOR MODELO |
Cilindros | Deslocamento m3/h 50Hz |
Substantivo poder (HP) |
Motor versão |
Capacidade refrigerando 50 hertz (dados baseados em EN12900) | |||||||
R404A / R507A | R407F | R407A | R134a | |||||||||
TA (1) Quilowatt |
LT (2) quilowatt |
TA (1) quilowatt |
LT (2) quilowatt |
TA (1) quilowatt |
LT (2) quilowatt |
GH (3) quilowatt |
TA (1) quilowatt |
|||||
V15-59E (ECOinside) | 4 | 58,48 | 15 | 3 | - | - | - | - | - | - | - | 18,14 |
V15-59Y | 15 | 2 | 29,76 | 10,33 | 28,98 | 7,32 | 26,9 | 6,43 | 32,29 | 18,25 | ||
V20-59Y | 20 | 1 | 28,93 | 8,51 | 28,62 | 6,7 | 26,27 | 5,81 | 32,72 | 18,19 | ||
V15-71E (ECOinside) | 4 | 70,77 | 15 | 3 | - | - | - | - | - | - | - | 21,22 |
V15-71Y | 15 | 2 | 35,31 | 12,26 | 35,99 | 9,55 | 33,3 | 8,4 | 38,11 | 21,69 | ||
V25-71Y | 20 | 1 | 34,78 | 10,51 | 36 | 8,75 | 31,88 | 7 | 37,47 | 20,35 | ||
V20-84E (ECOinside) | 4 | 83,81 | 20 | 3 | - | - | - | - | - | - | - | 25,27 |
V20-84Y | 20 | 2 | 40,69 | 13,5 | 43,88 | 12,03 | 40,88 | 11,02 | 42,85 | 23,39 | ||
V30-84Y | 30 | 1 | 42,17 | 13,16 | 42,96 | 10,92 | 39,34 | 9,54 | 42,68 | 23,61 | ||
V25-93Y | 4 | 93,05 | 25 | 2 | 44,66 | 13,68 | 46,05 | 11,65 | 42,78 | 10,23 | 49,57 | 27,8 |
V32-93Y | 32 | 1 | 45,11 | 12,46 | 45,53 | 10,69 | 41,83 | 9,31 | 48,42 | 25,29 | ||
V25-103E (ECOinside) | 4 | 102,9 | 25 | 3 | - | - | - | - | - | - | - | 31,06 |
V25-103Y | 25 | 2 | 51,6 | 16,05 | 53,28 | 14,51 | 48,53 | 12,66 | 50,4 | 28,01 | ||
V35-103Y | 35 | 1 | 50,43 | 15,96 | 51,93 | 13,18 | 47,24 | 11,44 | 53,93 | 30,46 | ||
Z25-106E (ECOinside) | 6 | 106,16 | 25 | 3 | - | - | - | - | - | - | - | 32,21 |
Z25-106Y | 25 | 2 | 53,91 | 16,53 | 54,34 | 14,36 | 49,97 | 12,61 | 52,88 | 29,21 | ||
Z35-106Y | 35 | 1 | 53,29 | 17,15 | 53,3 | 13,23 | 48,98 | 11,6 | 56,7 | 32 | ||
Z30-126E (ECOinside) | 6 | 125,72 | 30 | 3 | - | - | - | - | - | - | - | 37,2 |
Z30-126Y | 30 | 2 | 61,7 | 19,49 | 64,56 | 17,45 | 59,2 | 15,25 | 65,34 | 35,89 | ||
Z40-126Y | 40 | 1 | 62,14 | 19,2 | 64,15 | 16,29 | 58,81 | 14,21 | 67,1 | 37,63 | ||
Z40-154E (ECOinside) | 6 | 154,38 | 40 | 3 | - | - | - | - | - | - | - | 44,72 |
Z40-154Y | 40 | 2 | 77,73 | 27,44 | 80,36 | 22,2 | 73,42 | 19,33 | 78,72 | 43,52 | ||
Z50-154Y | 50 | 1 | 76,07 | 23 | 79,07 | 20,21 | 72,15 | 17,49 | 80,76 | 44,39 |
(1) temperatura -10°C da TA = da evaporação, temperatura de condensação 45°C, temperatura 20°C do gás da sução, sem subcooling líquido
(2) temperatura -35°C do LT = da evaporação, temperatura de condensação 40°C, temperatura 20°C do gás da sução, sem subcooling líquido
(3) temperaturas 5°C do GH = da evaporação, temperatura de condensação 50°C, temperatura 20°C do gás da sução, sem subcooling líquido
notas:
(1) coeficiente de conversão 60Hz = 1,2 vezes
(2) corrente de funcionamento máxima da fiação de PWS dos modelos de S, de V, de Z e de W [400V]
eixo (de 3) que trava a corrente da fiação de PWS de modelos de S, de V, de Z e de W
(4) ao selecionar contatores, os cabos e os fusíveis, consideram por favor a corrente de funcionamento máxima
(5) óleo sintético de enchimento do ponto de entrada
(6) válvula de parada com junção soldada
(7) pesos líquidos que incluem a almofada de umedecimento da válvula de parada, do óleo do líquido refrigerante e a de borracha
Em algumas aplicações, é necessário limitar a escala das frequências. Em particular, a frequência mais alta depende da corrente de funcionamento máxima (MRA) calculada pela seguinte fórmula. Para o desempenho do compressor sob cada condição possível de cada frequência e limite superior, verifique por favor o software do frascold/seleção de Fuji Howe.
