Unidade de condensação do compressor do parafuso da refrigeração HSN7451-60

Lugar de origem Shanghai, China
Marca KUB
Número do modelo HSN7451-60
Quantidade de ordem mínima 1 parte/parte
Preço Consult
Detalhes da embalagem pacote da madeira compensada
Tempo de entrega 30days
Termos de pagamento L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 1000 partes/partes pelo ano

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome do produto unidade de condensação da sala fria Refrigerante R404a
Peso (quilograma) 3000 Compressor compressor de parafuso
Tensão 380V 3PH 50hz 440V 3PH 60HZ
Deixe um recado
Descrição de produto

Do compressor modelo do parafuso HSN7451-60 do compressor KBD1-60 unidade de condensação do compressor do parafuso da refrigeração da unidade

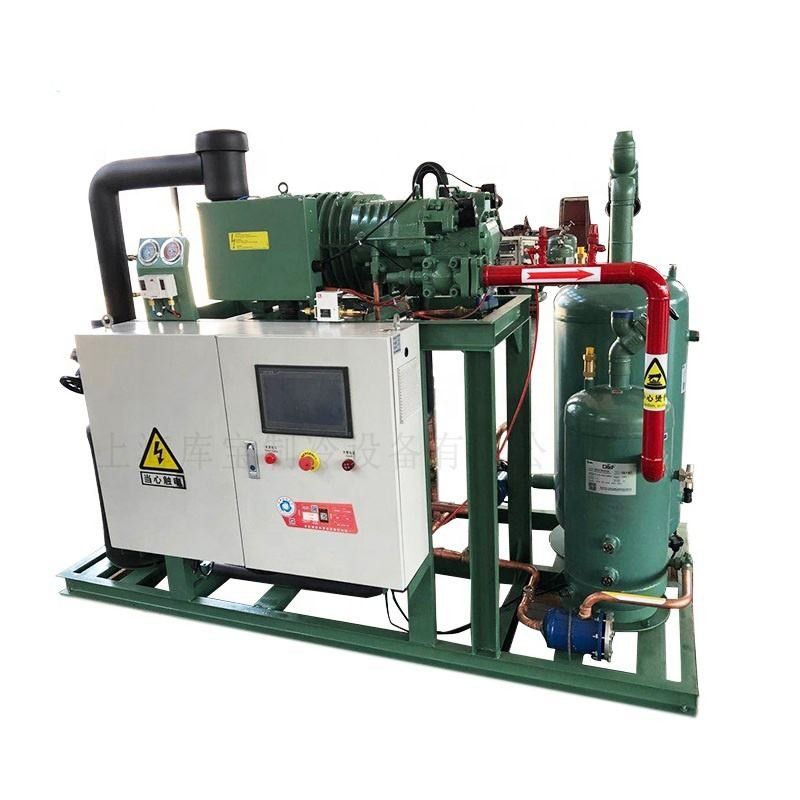

A unidade de condensação do compressor do parafuso HSN7451-60 é um sistema de refrigeração que seja projetado para o uso em ajustes comerciais e industriais. É fabricada por uma empresa líder de mercado, e sabida para suas eficiência elevada e confiança.

A unidade é equipada com um compressor de capacidade elevada do parafuso, que seja projetado fornecer a operação consistente e segura, mesmo em ambientes de exigência. O compressor é capaz de entregar um caudal volumétrico alto, e é altamente eficiente em termos do consumo de energia, ajudando a reduzir custos de operação.

A unidade HSN7451-60 de condensação igualmente caracteriza um condensador de alta qualidade, que seja projetado fornecer o desempenho eficiente da transferência térmica e refrigerar. O condensador é construído usando materiais de primeira qualidade, e projetado resistir a corrosão e os outros tipos de dano, assegurando uma vida útil longa.

Além do que seus componentes de capacidade elevada, a unidade HSN7451-60 de condensação igualmente caracteriza os controles avançados e os sistemas de vigilância, que permitem que os operadores facilmente monitorem e ajustem parâmetros de sistema. A unidade é projetada igualmente ser fácil de instalar e manter, com acesso conveniente aos componentes e aos pontos de serviço.

Total, a unidade de condensação do compressor do parafuso HSN7451-60 é um sistema de refrigeração seguro e eficiente que bem-seja serido para o uso em uma vasta gama de aplicações comerciais e industriais.



Lista de condensação da configuração da unidade





Nome Modelo ou imagem da especificação Descrição técnica (código) Quantidade
Sistema do compressor:
compressor semi hermético do parafuso HSN7451-60   1
Válvula de exaustão 2-1/8 O compressor vem com 1
Controle de pressão duplo KP15 060-1264 1
Válvula de CEOjoint   O compressor vem com 1
válvula de sução DN65 O compressor vem com 1

Sistema de tubulação da exaustão:

encabeçamento da exaustão DN50   1
Medidor de alta pressão 0-3.6Mpa   1
Válvula de ângulo de aço F-T1   1
Assento de aço 1/4 NPT (linha fêmea) 1
válvula de segurança 3/8 de NPT   1
válvula de bola da válvula de segurança 3/8 de NPT   1
válvula da mão 1/4   2
Sensor de alta tensão   A caixa de controle vem com 1
Válvula de verificação da parada da exaustão DN50   1
Sistema da condensação:

Sistema de tubulação líquido da fonte:

Reservatório horizontal 100L   1

Tubulação de fonte líquida
28   1
Tambor seco do filtro relação 9611G de aço   1
Válvula de solenoide líquida da fonte 1-3/8 com bobina   1
elemento de filtro mais seco do filtro D48   2
Preaquecedor principal dentro e para fora 1-1/8, ramo dentro e para fora 7/8 B3-050B-18D 1
Válvula de bola do preaquecedor 5/8   1
Filtro do preaquecedor KUB165S 5/8   1
Válvula de solenoide do preaquecedor SV78-5 5/8 com bobina   1
Válvula da expansão do preaquecedor TGES4 (5/8 DE X7/8)   1
Linha líquida válvula de parada Válvula de bola 35   2
Sistema do evaporador:

Sistema do retorno da traqueia:
Traqueia do retorno DN65   1
Separador do Gás-líquido da sução Separador do Gás-líquido DN65   1
Tambor do filtro de sução relação 10021G de aço   1
Elemento de filtro da sução FRE-100   1
Elemento de filtro 1 da sução FRE-100W   1
Sensor da pressão da baixa pressão PP11   1
Válvula de ângulo de aço F-T1   1
Assento de aço 1/4 NPT (linha fêmea) 1
Medidor da baixa pressão 0-1.6Mpa   1
Válvula cortada DN65   1
Sistema de óleo:
tubulação do óleo 7/8   1
Separador de óleo externo CYF90   1
Filtragem grosseira do óleo relação 487 de cobre   1
elemento de filtro OLX-48W   1
interruptor de fluxo do óleo   O compressor vem com 1
Refrigerado a ar óleo-de refrigeração FNH22   1
Válvula de solenoide do desvio 7/8 com bobina   1
vidro de vista do óleo   O compressor vem com 1
válvula do óleo XFP-27207 7/8   2
7/8 Válvula de bola 1
Materiais auxiliares     1
quadro     1
Caixa de controle elétrica Interruptor do ar de Chint, contator de Schneider, PLC, tela táctil do em-estado de Kunlun 1

 Unidade de condensação do compressor do parafuso da refrigeração HSN7451-60 0

Modelo da unidade modelo do compressor quantidade do compressor Temperatura de condensação
(℃)
Temperatura da evaporação (℃)
-45 -40 -35 -30
Poder refrigerando da capacidade/entrada (quilowatts)
KBD1-50 HSN6461-50 1 35 26,7 27,3 34,6 28,5 43,7 29,6 54,1 30,8
40 25,5 30,2 33,3 31,5 42,3 32,8 52,5 34
45 24 33,4 31,7 34,9 40,5 36,3 50,6 37,6
KBD1-60 HSN7451-60 1 35 31,4 33,6 41,2 34,8 52,7 36 65,9 37,3
40 29,8 37,8 39,5 39 50,7 40,3 63,6 41,7
45 27,9 42 37,4 43,5 48,4 45 61 46,6
KBD1-75 HSN7471-75 1 35 40,1 39,8 51,8 41,5 65,3 43,1 80,8 44,8
40 38,3 44,1 49,8 45,9 63,1 47,6 78,3 49,4
45 36,1 48,8 47,4 50,8 60,4 52,7 75,3 54,5
KBD1-125 HSN8571-125 1 35 69,3 61,4 88,5 64,7 110,7 67,9 136,3 71,1
40 65,7 66,9 84,7 70,9 106,6 74,6 131,9 78,3
45 61,4 72,9 80,2 77,8 101,8 82,3 126,6 86,5
KBD-160 HSN8591-160 1 35 86,4 84,1 111 88,1 139 91,7 172,3 95,3
40 82,7 92,7 106,9 97,3 134,8 101,5 167,5 105,4
45 78,2 101,9 102 107,4 129,5 112,3 161,2 116,8



Unidade de condensação do compressor do parafuso da refrigeração HSN7451-60 1

Modelo da unidade Reservatório (L) Tubulação de fonte líquida
relação
Tubulação de sução
relação
tubulação de exaustão
relação
Tubulação do retorno líquida
relação
Dimensões (milímetros)
KBD1-50 80 Φ28 Φ54 Φ42 Φ28 1750×1250×1640
KBD1-60 100 Φ35 Φ76 Φ54 Φ35 1750×1250×1640
KBD1-75 120 Φ35 Φ76 Φ54 Φ35 1750×1250×1640
KBD1-125 200 Φ42 Φ108 Φ76 Φ42 2150×1400×1870
KBD1-160 250 Φ42 Φ108 Φ76 Φ42 2150×1400×1870
