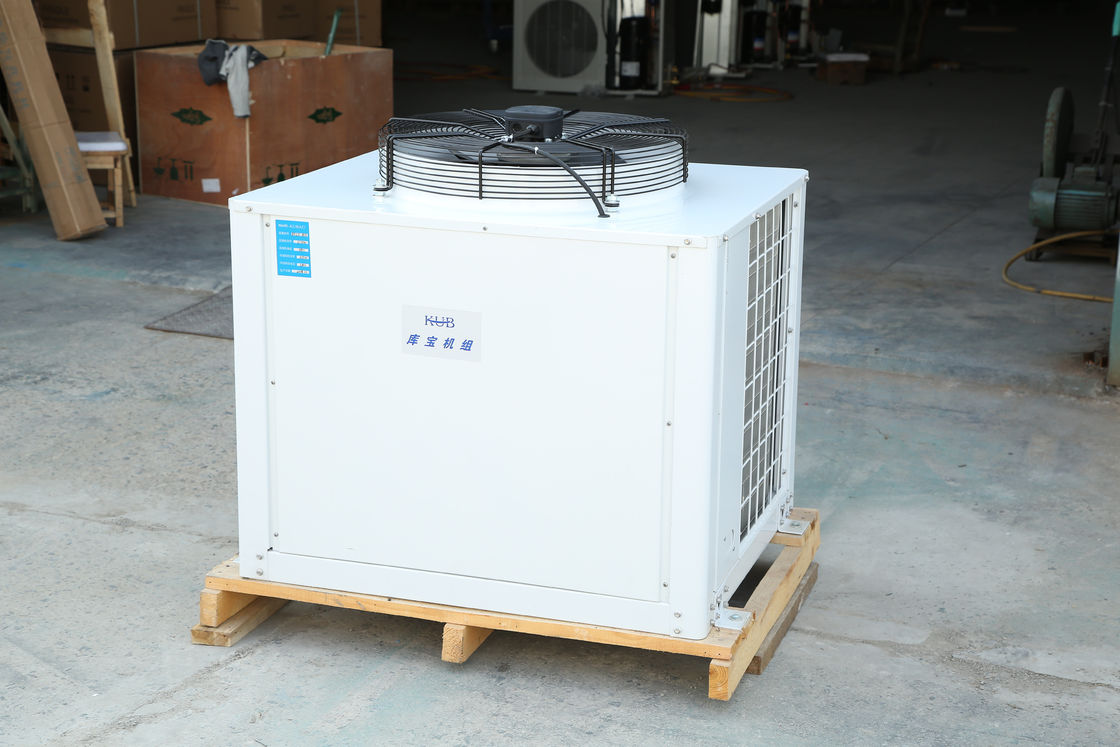

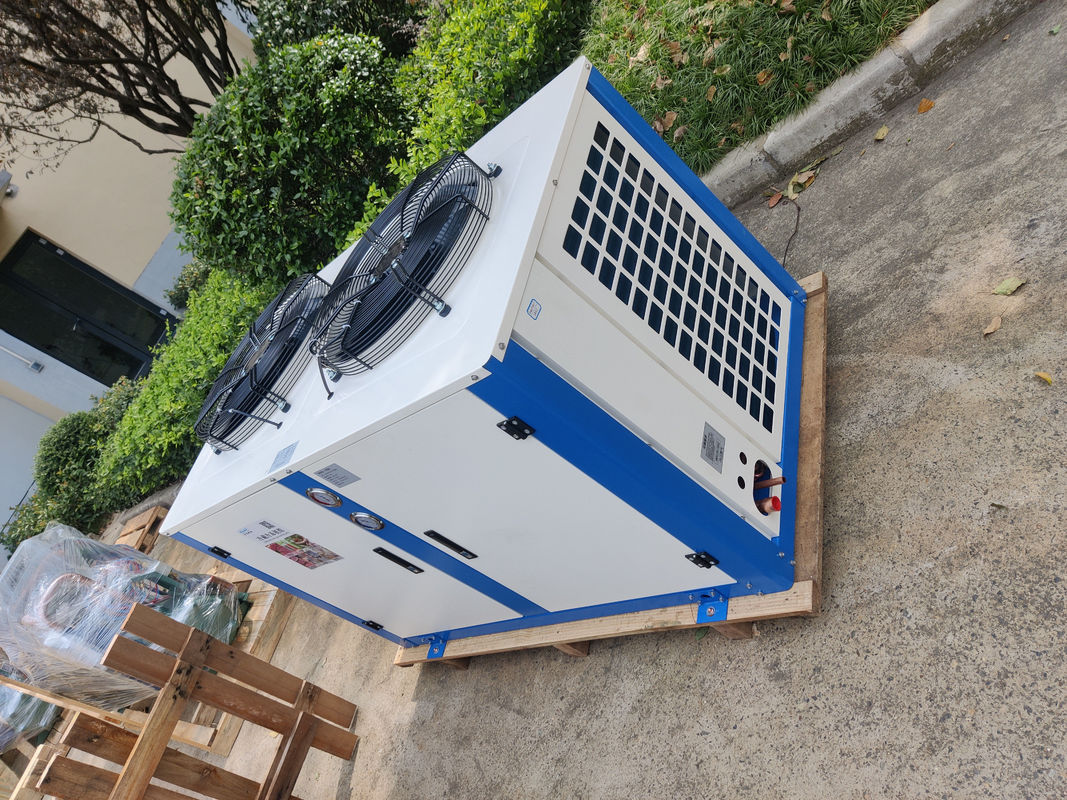

Unidade de condensação semi hermético em forma de caixa da sala fria para restaurantes
Lugar de origem | Shanghai, China |
---|---|
Marca | KUB |
Certificação | CE |
Número do modelo | Descreva |
Quantidade de ordem mínima | 1 |
Preço | Consult |
Detalhes da embalagem | Empacotamento da pálete |
Tempo de entrega | 20days |
Termos de pagamento | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte | 1000 partes/partes pelo ano |
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xTipo | unidade de condensação | Serviço pós-venda proporcionado | Coordenadores disponíveis para prestar serviços de manutenção no ultramar à maquinaria |
---|---|---|---|
Líquido refrigerante | R404A | Capacidade refrigerando | Desde 1800 W a 95600W |
Tensão | 380v/3ph/50hz | Nome do produto | unidade de condensação do bitzer |
Realçar | Unidade de condensação semi hermético em forma de caixa,Unidade de condensação semi hermético fria da sala,Unidade de condensação semi hermético dos restaurantes |
1. Ription de Produc t de sc:
De acordo com procuras do mercado, nós projetamos o th somos a nova série XJB - E na base da série de XJB. Esta caixa da característica de produtos da nova série
tipo estrutura com compressor hermético e caixa de controle, que é vista compacta e agradável, aplicáveis aos ses frios da exposição Ca,
salas de armazenamento frio, produtores etc. do gelo. As variações da temperatura plicable do ap são: -5℃~ 15℃, -5℃~5℃ e -15~-25℃. Podem ser
amplamente utilizado nos hotéis, restaurantes, medicinas, agricu ltural, indústrias de produtos químicos todo lugar restante onde o armazenamento frio é necessário.
Características destes produtos da série:
◆Os ents elétricos do compon foram adicionados com base na série velha de XJB, incluindo a unidade de condensação, painel de controlo principal, sala fria
painel de controlo do temp e placa de operação. O painel de controlo do temp da sala fria e a placa de operação são opcionais.
◆O painel de controlo principal pode começar/parar o compressor pela baixa tensão do sistema, para ser apropriado para o mercado super, recipiente do leite, água
refrigerador etc. Se todo o incluído opcional, sistema pode controlar o compressor pelo temp., com função do temp. e NT de degelo do adjustme.
O conjunto completo de sistema de controlo pode ser usado para a sala do colo d diretamente, nenhum controlador extra exigiu.
◆Com as multi proteções que incluem a proteção da fase, falta da fase, sobre atual, começo demasiado constante do compressor, descarga
elevação do temp e do sistema - baixo temp.
◆Com o regulador da velocidade do fã, para ajustar a C.A. de condensação do fã que cording ao temp de condensação.
◆Com função da exposição de dados da operação, para verificar a corrente da operação do compressor, temp da descarga. e temp de condensação.
◆Com função do alarme de sistema. Quando os efeitos da falha, o sistema farão para alarmar o som do sinal acústico para lembrar o usuário.
◆A placa de operação pode mostrar o temp., o ajuste, o controle de degelo, a verificação dos dados de sistema da operação e o temp do coldroom.
funções do alarme. Pode ser instalado independentemente das unidades de condensação para o controlo a distância.
3. Miliampère no ompone nts de c
①Vidro de vista líquido do ⑧ do filtro do ⑦ do receptor do ⑥ do condensador do ⑤ do separador de óleo do ④ do eliminador da vibração do ③ da correia do aquecimento de óleo do ② do compressor
⑨óleo mecânico da proteção da pressão de óleo do interruptor de pressão do calibre de pressão do ⑩ H/L da válvula de solenoide/ponto baixo líquido do acumulador
controle de pressão (para o compressor)
XJB03MB⋯XJB09MB.XJB02MBY⋯XJB06MBY .XJB04LBY⋯XJB06LBY:
Padrão:①. ②. ⑤. ⑥. ⑦. ⑧. ⑩. ;
XJB10MB⋯XJB20MB.XJB09MBY⋯XJB14MBY .XJB09LBY⋯XJB14LBY:
Padrão:①. ②. ⑤. ⑥. ⑦. ⑧. ⑩. ; Opcional: ④.
XJB25MB⋯XJB30MB.XJB18MBY⋯XJB23MBY.XJB18LBY⋯XJB34LBY:
Padrão:①. ②. ③. ④. ⑤. ⑥. ⑦. ⑧. ⑩. ; Opcional:
Para unidades de condensação com controlador principal somente, é padrão
4. Tions ific do Spe c a
um série da temperatura 1.Medi (aplicável para Te -5~-20℃):
1)Unidades R22
Modelo | XJB03MB - E | XJB04MB - E | XJB05MB - E | XJB06MB - E | XJB07MB - E | XJB09MB - E | ||||||||
Temperatura ambiente | ℃ de -5℃ ~5 | |||||||||||||
Fonte de alimentação | 380V/3Ph/50HZ | |||||||||||||
Modelo do compressor | 2DES-3 | 2CES -4 | 4FES-5 | 4EES-6 | 4DES-7 | 4CES -9 | ||||||||
Condensador | Qty do fã | 1 | 1 | 1 | 1 | 1 | 1 | |||||||
Tensão do fã (V) | 220 | 220 | 220 | 220 | 220 | 220 | ||||||||
Entrada do fã (W) | 240 | 240 | 240 | 460 | 460 | 550 | ||||||||
Entrada de Cap.& | Te-5℃ | Tampão (W) | 7850 | 9660 | 10300 | 13100 | 15660 | 19290 | ||||||
entrada (W) | 2,97 | 3,65 | 3,83 | 4,9 | 5,8 | 7,22 | ||||||||
Te-10℃ | Tampão (W) | 6330 | 7820 | 8270 | 10540 | 12630 | 15610 | |||||||
entrada (W) | 2,76 | 3,4 | 3,56 | 4,54 | 5,4 | 6,72 | ||||||||
Te-15℃ | Tampão (W) | 5040 | 6250 | 6540 | 8360 | 10400 | 12460 | |||||||
entrada (W) | 2,53 | 3,12 | 3,25 | 4,14 | 4,94 | 6,16 | ||||||||
Tubulação | Diâmetro do gás (milímetros) | φ22 | φ22 | φ22 | φ28 | φ28 | φ28 | |||||||
Diâmetro líquido (milímetros) | φ12 | φ12 | φ12 | φ12 | φ12 | φ12 | ||||||||
Tamanhos totais | L (milímetro) | 967 | 967 | 967 | 967 | 967 | 967 | |||||||
W (milímetro) | 675 | 675 | 675 | 825 | 825 | 825 | ||||||||
H (milímetro) | 815 | 815 | 815 | 1035 | 1035 | 1035 | ||||||||
Instale os tamanhos (A×B) (os milímetros) | 570×635 | 570×635 | 570×635 | 570×785 | 570×785 | 570×785 |
Modelo | XJB12MB - E | XJB15MB - E | XJB20MB - E | XJB25MB - E | XJB30MB - E | |||||||||
Temperatura ambiente | ℃ de -5℃ ~5 | |||||||||||||
Fonte de alimentação | 380V/3Ph/50HZ | |||||||||||||
Modelo do compressor | 4TES-12 | 4PES-15 | 4NES-20 | 4HE-25 | 4GE -30 | |||||||||
Condensador | Qty do fã | 2 | 2 | 2 | 2 | 2 | ||||||||
Tensão do fã (V) | 220 | 220 | 220 | 220 | 220 | |||||||||
Entrada do fã (W) | 460×2 | 460×2 | 550×2 | 780×2 | 780×2 | |||||||||
Entrada de Cap.& | Te -5℃ |
Tampão (W) | 25200 | 28800 | 34000 | 45400 | 52600 | |||||||
entrada (W) | 8,83 | 10,05 | 11,81 | 15,86 | 18,28 | |||||||||
Te -10℃ |
Tampão (W) | 20200 | 23000 | 27200 | 36400 | 42400 | ||||||||
entrada (W) | 8,15 | 9,23 | 10,88 | 14,66 | 16,93 | |||||||||
Te -15℃ |
Tampão (W) | 15920 | 17990 | 21400 | 28800 | 33600 | ||||||||
entrada (W) | 7,39 | 8,32 | 9,86 | 13,33 | 15,44 | |||||||||
Tubulação | Diâmetro do gás (milímetros) | φ35 | Φ42 | φ42 | φ54 | φ54 | ||||||||
Diâmetro líquido (milímetros) | φ16 | φ16 | φ22 | φ22 | φ22 | |||||||||
Tamanhos totais | L (milímetro) | 1354 | 1354 | 1870 | 1870 | 1870 | ||||||||
W (milímetro) | 825 | 825 | 925 | 925 | 925 | |||||||||
H (milímetro) | 1235 | 1235 | 1235 | 1235 | 1235 | |||||||||
Instale os tamanhos (A×B) (os milímetros) | 950×785 | 950×785 | 755×885 | 755×885 | 755×885 |
Observação: 1) acima dados sob condições do Temp ambiental. 32 ℃, temp de condensação .45℃;
2)Todo o motor de fã para o evaporador deve com alimentação fonte C.A. 220V.
Modelo | XJB02MBY - E | XJB03MBY - E | XJB04MBY - E | XJB05MBY - E | XJB06MBY - E | ||||||||
Temperatura ambiente | ℃ de -5℃ ~5 | ||||||||||||
Fonte de alimentação | 380V/3Ph/50HZ | ||||||||||||
Modelo do compressor | 2DES-2Y | 2CES -3Y | 4EES-4Y | 4DES-5Y | 4CES -6Y | ||||||||
Condensador | Qty do fã | 1 | 1 | 1 | 1 | 1 | |||||||
Tensão do fã (V) | 220 | 220 | 220 | 220 | 220 | ||||||||
Entrada do fã (W) | 240 | 240 | 460 | 460 | 550 | ||||||||
Entrada de Cap.& | Te -5℃ |
Tampão (W) | 7770 | 9590 | 13220 | 15800 | 19150 | ||||||
entrada (W) | 3,41 | 4,16 | 5,76 | 6,8 | 8,13 | ||||||||
Te -10℃ |
Tampão (W) | 6220 | 7700 | 10560 | 12610 | 15250 | |||||||
entrada (W) | 3,13 | 3,84 | 5,34 | 6,3 | 7,51 | ||||||||
Te -15℃ |
Tampão (W) | 4900 | 6100 | 8330 | 9940 | 11980 | |||||||
entrada (W) | 2,84 | 3,5 | 4,87 | 5,75 | 6,82 | ||||||||
Tubulação | Diâmetro do gás (milímetros) | φ22 | φ22 | φ28 | φ28 | φ28 | |||||||
Diâmetro líquido (milímetros) | φ12 | φ12 | φ12 | φ12 | φ12 | ||||||||
Tamanhos totais | L (milímetro) | 967 | 967 | 967 | 967 | 967 | |||||||
W (milímetro) | 675 | 675 | 825 | 825 | 825 | ||||||||
H (milímetro) | 815 | 815 | 1035 | 1035 | 1035 | ||||||||
Instale os tamanhos (A×B) (os milímetros) | 570×635 | 570×635 | 570×785 | 570×785 | 570×785 |
Modelo | XJB09MBY - E | XJB12MBY - E | XJB14MBY - E | XJB18MBY - E | XJB23MBY - E | ||||||||
Temperatura ambiente | ℃ de -5℃ ~5 | ||||||||||||
Fonte de alimentação | 380V/3Ph/50HZ | ||||||||||||
Modelo do compressor | 4TES-9Y | 4PES-12Y | 4NES-14Y | 4HE-18Y | 4GE -23Y | ||||||||
Condensador | Qty do fã | 2 | 2 | 2 | 2 | 2 | |||||||
Tensão do fã (V) | 220 | 220 | 220 | 220 | 220 | ||||||||
Entrada do fã (W) | 460×2 | 460×2 | 550×2 | 780×2 | 780×2 | ||||||||
Entrada de Cap.& | Te-5℃ | Tampão (W) | 24200 | 27600 | 32900 | 44200 | 51000 | ||||||
entrada (W) | 10,18 | 11,29 | 13,63 | 18,39 | 22,0 | ||||||||
Te-10℃ | Tampão (W) | 19160 | 21800 | 26100 | 35400 | 41100 | |||||||
entrada (W) | 9,28 | 10,27 | 12,48 | 16,89 | 20,1 | ||||||||
Te-15℃ | Tampão (W) | 14960 | 16850 | 20300 | 28000 | 32600 | |||||||
entrada (W) | 8,32 | 9,17 | 11,23 | 15,3 | 18,21 | ||||||||
Tubulação | Diâmetro do gás (milímetros) | φ35 | φ35 | Φ35 | Φ42 | φ54 | |||||||
Diâmetro líquido (milímetros) | φ16 | φ16 | φ22 | φ22 | φ22 | ||||||||
Tamanhos totais | L (milímetro) | 1354 | 1354 | 1870 | 1870 | 1870 | |||||||
W (milímetro) | 825 | 825 | 925 | 925 | 925 | ||||||||
H (milímetro) | 1235 | 1235 | 1235 | 1235 | 1235 | ||||||||
Instale os tamanhos (A×B) (os milímetros) | 950×785 | 950×785 | 755×885 | 755×885 | 755×885 |
Observação: 1) acima dados sob condições do Temp ambiental. 32 ℃, ℃ temp.45 de condensação;
2)Todo o motor de fã para o porator de Eva deve com alimentação fonte C.A. 220V.
Modelo | XJB04LBY-E | XJB05LBY-E | XJB06LBY-E | XJB09LBY-E | XJB12LBY-E | XJB14LBY-E | ||||
Temperatura ambiente | -15℃ ~-30℃ | |||||||||
Fonte de alimentação | 380V/3Ph/50 HERTZ | |||||||||
Modelo do mpressor do Co | 4EES-4Y | 4DES-5Y | 4CES -6Y | 4TES-9Y | 4PES-12Y | 4NES-14Y | ||||
Condensador | Qty do fã | 1 | 1 | 1 | 1 | 1 | 1 | |||
Tensão do fã (V) | 220 | 220 | 220 | 220 | 220 | 220 | ||||
Entrada do fã (W) | 240 | 240 | 240 | 550 | 550 | 550 | ||||
Te -25℃ |
Tampão (W) | 4940 | 5900 | 7040 | 8620 | 9500 | 11700 | |||
entrada (W) | 3,84 | 4,55 | 5,36 | 6,35 | 6,88 | 8,58 | ||||
Te -30℃ |
Tampão (W) | 3690 | 4400 | 5220 | 6310 | 6830 | 8550 | |||
entrada (W) | 3,32 | 3,94 | 4,61 | 5,38 | 5,74 | 7,24 | ||||
Te -35℃ |
Tampão (W) | 2680 | 3200 | 3760 | 4460 | 4710 | 6030 | |||
entrada (W) | 2,8 | 3,34 | 3,89 | 4,46 | 4,64 | 5,94 | ||||
Te -40℃ |
Tampão (W) | 1880 | 2250 | 2610 | 3000 | 3060 | 4060 | |||
entrada (W) | 2,3 | 2,76 | 3,2 | 3,61 | 3,62 | 4,72 | ||||
Tubulação | Diâmetro do gás (milímetros) | φ28 | φ28 | φ28 | φ35 | φ35 | φ35 | |||
Diâmetro líquido (milímetros) | φ12 | φ12 | φ12 | φ16 | φ16 | φ22 | ||||
Tamanhos totais | L (milímetro) | 967 | 967 | 967 | 967 | 967 | 967 | |||
W (milímetro) | 675 | 675 | 675 | 825 | 825 | 825 | ||||
H (milímetro) | 815 | 815 | 815 | 1235 | 1235 | 1235 | ||||
Instale os tamanhos (A×B) (os milímetros) | 570×635 | 570×635 | 570×635 | 570×785 | 570×785 | 570×785 |
Modelo | XJB18LBY-E | XJB23LBY-E | XJB28LBY-E | XJB34LBY-E | ||||||
Temperatura ambiente | ℃ de -15℃ ~-30 | |||||||||
Fonte de alimentação | 380V/3Ph/50 HERTZ | |||||||||
Modelo do compressor | 4HE-18Y | 4GE -23Y | 6HE-28Y | 6GE -34Y | ||||||
Condensador | Qty do fã | 2 | 2 | 2 | 2 | |||||
Tensão do fã (V) | 220 | 220 | 220 | 220 | ||||||
Entrada do fã (W) | 460×2 | 460×2 | 550×2 | 780×2 | ||||||
Te -25℃ |
Tampão (W) | 16690 | 19670 | 23500 | 29700 | |||||
entrada (W) | 12,0 | 14,27 | 17,13 | 21,8 | ||||||
Te -30℃ |
Tampão (W) | 12450 | 14820 | 17760 | 22600 | |||||
entrada (W) | 10,35 | 12,33 | 14,78 | 18,95 | ||||||
Te -35℃ |
Tampão (W) | 9000 | 10870 | 12980 | 16680 | |||||
entrada (W) | 8,75 | 10,46 | 12,46 | 16,19 | ||||||
Te -40℃ |
Tampão (W) | 6220 | 7690 | 9070 | 11910 | |||||
entrada (W) | 7,23 | 8,71 | 10,22 | 13,56 | ||||||
Tubulação | Diâmetro do gás (milímetros) | φ42 | Φ42 | φ54 | φ54 | |||||
Diâmetro líquido (milímetros) | φ22 | φ22 | φ22 | φ22 | ||||||
Tamanhos totais | L (milímetro) | 1354 | 1354 | 1870 | 1870 | |||||
W (milímetro) | 825 | 825 | 925 | 925 | ||||||
H (milímetro) | 1235 | 1235 | 1235 | 1235 | ||||||
Instale os tamanhos (A×B) (os milímetros) | 950×785 | 950×785 | 755×885 | 755×885 |
Observação: 1) acima dados sob condições do Temp ambiental. 32 ℃, ℃ temp.45 de condensação;
2)Todo o motor de fã para o evaporador deve com alimentação fonte C.A. 220V.
