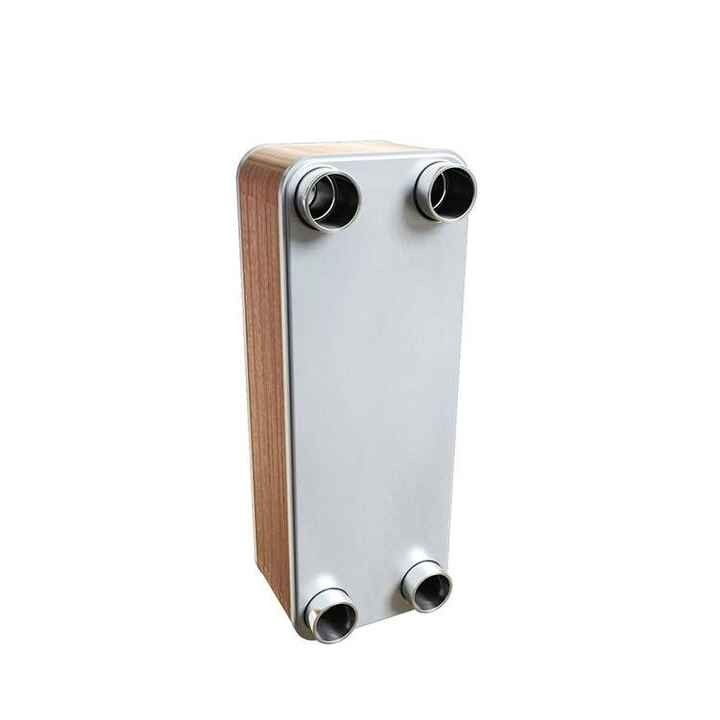

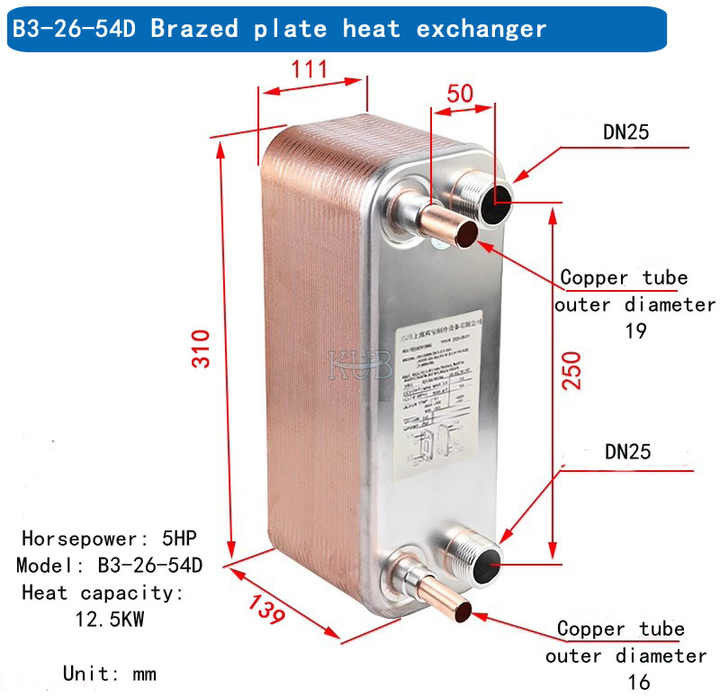

B3-26-54D Intercambiador inoxidável para caldeiras domésticas peças sobressalentes trocador de placas 5HP evaporador trocador de calor de placa soldada preço

Estrutura do produto

Instalação, utilização e manutenção de trocadores de calor de chapas soldadas

Instalar

1Os trocadores de calor de placa devem ser instalados verticalmente e a instalação horizontal ou inclinada não só causará uma diminuição significativa da eficiência de troca de calor do trocador de calor,Mas também aumentar a capacidade de refrigeração

É fácil causar formação de gelo e bloqueio no trocador de calor.

2Os trocadores de calor de placas de pequeno porte dos modelos B3-014, B3-015, B3-020 e B3-026 (≤ 30 peças) podem ser instalados directamente em tubulações.Os trocadores de calor de placas grandes dos modelos acima referidos e outros modelos maiores devem ser instalados em placas absorvedoras de choques ou fixados com parafusos, parafusos, suportes, etc. Se ocorrerem vibrações, devem ser utilizadas ligações absorvedoras de choques.

3. Exceto em casos de projecto especiais, quando o trocador de calor for ligado ao sistema,Deve assegurar-se que os tubos de ligação para a entrada e saída do meio do lado quente e a entrada e saída do meio do lado frio estejam ligados para cima.

Assegurar uma boa transferência de calor por convecção e evitar erros de ligação.

4. Ao soltar o trocador de calor da placa e a tubulação, a superfície de contacto deve ser limpa primeiro, a graxa deve ser removida,e sal gásico (ou pó de prata) agente de solda deve ser escovado com uma escovaO tubo de cobre deve ser inserido na interface e soldado com uma haste de soldagem de prata que contenha mais de 45% de prata.com uma temperatura máxima não superior a 650 °C, para solda no mesmo ponto de solda

Para evitar a oxidação interna, é necessário encher o interior do trocador de calor com gás nitrogênio para proteção.

5:Ao soldar os trocadores de calor de placas grandes B3-095 e superiores com tubulações, um pano úmido deve ser enrolado à volta da interface para evitar que o trocador de calor seja exposto a altas temperaturas.Para limitar a área aquecida, deve ser criado um ângulo (normalmente 30 °) na borda do tubo e da interface, e deve ser utilizada solda TG ou MG.

Precauções de utilização e manutenção

1Anti- bloqueio

Se objetos estranhos ou escamas graves entrarem nos canais do trocador de calor, ocorrerá bloqueio do canal.vai causar corrosão., o que irá danificar a estrutura do trocador de calor e resultar em fugas internas.É necessário prestar atenção às alterações da perda de pressão do meio antes e depois de passar pelo trocador de calor em todos os momentosSe a perda de pressão aumentar subitamente, a máquina deve ser parada a tempo para limpeza e manutenção do trocador de calor.Um novo trocador de calor deve ser substituído em tempo útil para evitar maiores perdas.

2Anti-congelamento

A. O anticongelante deve ser usado quando a temperatura de evaporação se aproxima do ponto de congelamento do lado líquido

B. Para evitar que o refrigerante seja injectado demasiado pouco e que a temperatura de evaporação seja demasiado baixa,devem ser efectuadas limpezas e manutenções regulares para evitar a formação de gelo causada pela escamação e obstrução do canal do trocador de calorD. Amenizar a água com alta dureza para evitar a formação de gelo causada pelo bloqueio dos canais do trocador de calor devido à escamação.

E. Instalar dispositivos de drenagem e esvaziar o trocador de calor quando não estiver em uso para evitar o congelamento no interior do trocador de calor devido à baixa temperatura ambiente

F. Instalar e utilizar ecrãs de filtragem com furos inferiores a 1 milímetro para evitar que detritos filamentosos, floculantes e de maior dimensão entrem no trocador de calor;e evitar a formação de gelo causada pelo bloqueio dos canais do trocador de calor

G. Instalar um interruptor de fluxo de água para assegurar um fluxo de água estável antes, durante e após a operação do compressor, para evitar a desligação súbita da bomba de água durante a operação do sistema

H, instalar um interruptor de controlo de protecção contra baixa tensão para evitar a baixa pressão de sucção

1Instalar o controlador de protecção da temperatura após a instalação da válvula de expansão e desligar o compressor quando a temperatura
3Anti-corrosivo

A. Para evitar a corrosão do trocador de calor, é necessário assegurar que o ambiente em que o trocador de calor é instalado e utilizado, bem como o meio utilizado para o intercâmbio de calor,Não são corrosivos para o aço inoxidável e os metais de cobre (o teor de íons cloreto e de íons sulfato no meio de troca de calor não deve, em geral, exceder 100 mg/1).

B. Utilizar um filtro com furos inferiores a 1 mm para evitar que resíduos filamentosos, floculantes e maiores entrem no trocador de calor e causem bloqueio

C. Limpe imediatamente o trocador de calor quando ocorrer incrustação.

D. Garantir a estabilidade do funcionamento do sistema e evitar a corrosão por esforço das placas de trocador de calor causada por alterações graves ou frequentes da pressão da tubulação do sistema.

E, Quando o sistema parar de funcionar e permanecer inactivo durante muito tempo, o líquido no trocador de calor deve ser drenado
4Limpeza

Se ocorrer uma queda significativa da pressão durante o funcionamento dos trocadores de calor de chapa, significa que se formou uma escama.Se a escala for grave, produtos químicos que não danifiquem o metal de aço inoxidável e o metal de cobre devem ser utilizados para limpeza reversa de 24 horas (como ácido fosfórico ou ácido peróxido de concentração de 5%, ácido fórmico,Ácido carboxílico, ácido acético, ácido oxálico ou outros ácidos orgânicos). Durante a limpeza, o caudal da solução de limpeza deve ser controlado por uma bomba de água sob pressão.5-2 vezes o caudal da solução originalApós a limpeza, deve utilizar-se uma grande quantidade de água limpa para enxaguar a solução de limpeza no sistema antes de iniciar o sistema.
